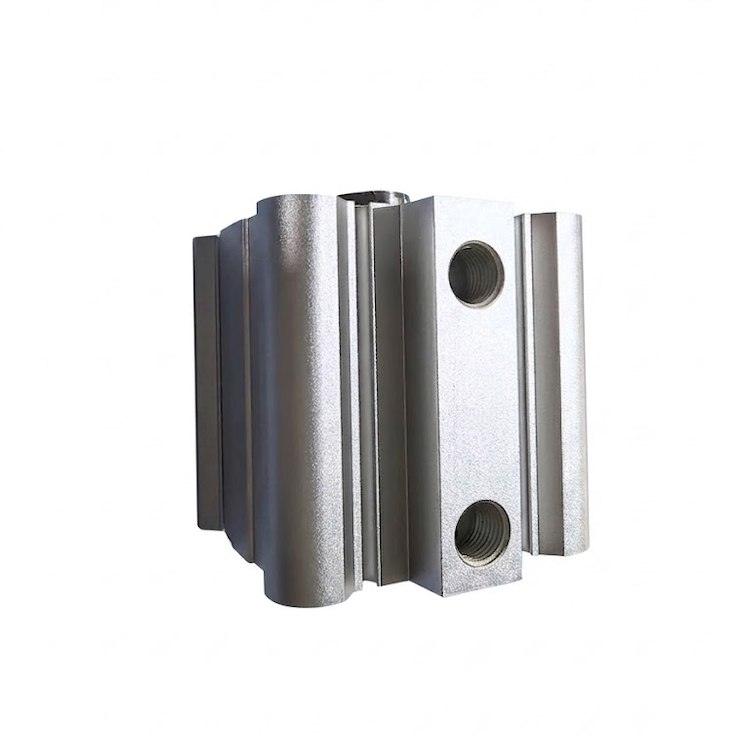

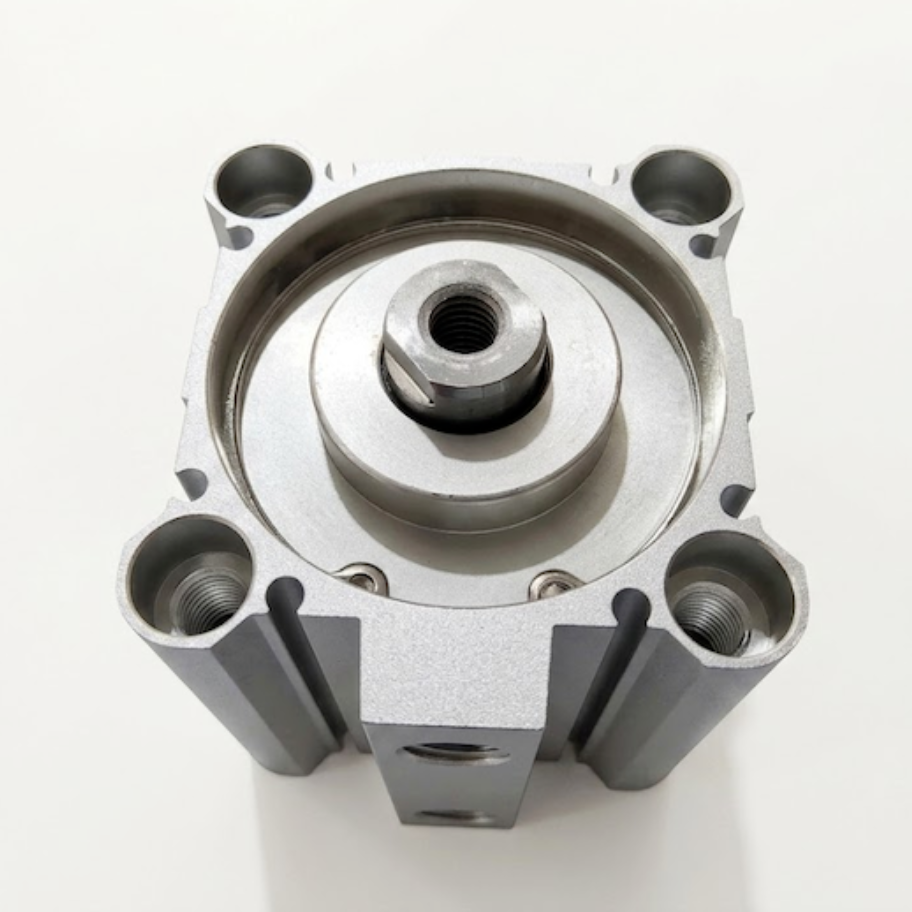

Cilindro compatto serie CQ2WB | Cilindro pneumatico a doppio effetto e stelo doppio

cilindro compatto della serie CQ2WB.

Visualizzazione del prodotto

IlSerie PRIUS CQ2WBè un cilindro pneumatico compatto ad alte prestazioni e a risparmio di spazio con un caratteristicodoppia canna- edoppio ruoloprogettato con precisione per la moderna automazione industriale,Questa serie fornisce la stessa forza e velocità in entrambe le direzioni, garantendo allo stesso tempo un'eccezionale precisione di non rotazione e resistenza ai carichi laterali..

Con una gamma completa di dimensioni di foratura daΦ12 mm a Φ100 mm, la serie CQ2WB è la scelta ideale per l'intercambiabilità per le linee di produzione di imballaggi, semiconduttori e batterie agli ioni di litio a livello mondiale.

• Tipo di prodotto:cilindro pneumatico compatto di tipo sottile

• Modalità di azione:Doppia azione (Air Extend & Air Retract)

• Configurazione dell'albero:Doppia canna (doppia presa di uscita)

• Dimensioni del foro (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100

Specificativi tecnici e matrice di tratto standard

Vantaggi principali del prodotto

1Forza lineare equilibrata e velocità eguagliata

A differenza dei cilindri a canna singola in cui il lato della canna ha una superficie minore sul pistone, il design della canna doppia fornisce superfici identiche su entrambi i lati.Questo garantisce che la forza di estensione/velocità e la forza di ritiro/velocità rimangano perfettamente simmetriche.

2. Alta precisione di non rotazione e resistenza al carico laterale

Questo vantaggio strutturale conferisce alla serie CQ2WB un'eccellente resistenza alla deformazione laterale e alla tensione torsionale.rendendolo superiore per la movimentazione di materiali pesanti a carico laterale.

3. Profil efficiente in termini di spazio

Il blocco di cilindri corto e sottile consente un'integrazione senza soluzione di continuità in pinze robotiche compatte, apparecchi medici e involucri di macchinari in cui i cilindri standard a legatura non possono adattarsi.

Applicazioni industriali

I cilindri pneumatici compatti della serie PRIUS CQ2WB sono ampiamente utilizzati in diversi settori di produzione intelligente:

• Fabbricazione di batterie agli ioni di litio:Moduli di fissaggio e posizionamento ad alta frequenza durante l'assemblaggio e l'impilazione delle celle.

• Assemblaggio di semiconduttori ed elettronica:Meccanismi di selezione e posizionamento di componenti precisi che richiedono vibrazioni cinetiche minime.

• Dispositivi di controllo automatici:Allineare le sonde di prova con precisione contro le parti bersaglio senza reazioni meccaniche.

• Macchine per imballaggio ed etichettatura:Porta di selezione multi-posizione e spinta a breve tratto.

Domande tecniche

D1: Quali sono le differenze tra CQ2WB e CDQ2WB?

A:IlCQ2WBè la versione standard senza anello magnetico incorporato sul pistone, offrendo un peso leggermente più leggero.CDQ2WBIl dispositivo è dotato di un magnete integrato all'interno del corpo del pistone, che consente agli sviluppatori di montare interruttori automatici esterni (come i sensori di prossimità magnetica) sulle scanalature del corpo (ZCodice) per monitorare i limiti di innesco.

D2: Questa serie di cilindri richiede una lubrificazione continua dell'olio?

A:No, ogni cilindro compatto PRIUS è pre-lubrificato con un grasso sintetico resistente all'usura durante l'assemblaggio in fabbrica.riduzione significativa dei costi generali di manutenzione.

D3: I fili di NPT o G (BSP) sono disponibili per la distribuzione internazionale?

A:Sì, mentre i fili Rc sono lavorati come standard per dimensioni di foratura medie a grandi, possiamo fornireFilati G (TF)- efili del TNP (TN)a soddisfare le norme regionali di montaggio dei tubi su richiesta tecnica speciale.

Norme di qualità e fiducia tecnica

• Intercambiabilità dei componenti:Corrisponde pienamente alle dimensioni internazionali standardizzate per cilindri sottili compatti.

• 100% ispezioni prima della spedizione:Ogni singola unità passa i test obbligatori di tenuta a pressione, di tenuta di tenuta e di perdita a bassa pressione.

• Autore tecnico:Documento redatto e certificato da PRIUS Pneumatic Engineering Group.

• Supporto CAD 3D:Per. PASSOo.IGSGenerazione del modello, per favore, inviate una mail al nostro dipartimento ingegneristico con la sequenza di configurazione del modello finalizzato.
