Serie SI ISO15552 Bollitore pneumatico a doppia azione

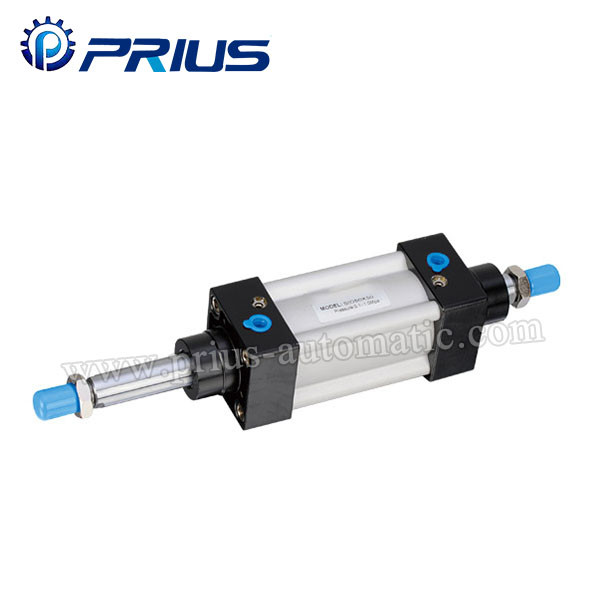

ISO15552/ISO6431 standard Mickey mouse barrel SI doppia azione cilindro d'aria pneumaticoSI40-50-PPV-A con magnete e cuscinetto d'aria regolabile Airtac crossover
Rapido dettaglio:
* Airtac Equivalente, cilindro d'aria standard ISO6431/ISO15552
* Disegno del barile del mouse Mickey, conveniente
* disegno nascosto a corruzione a prova di corruzione
* Con magnete e cuscinetto d'aria regolabile,Cilindro di controllo facile,movimento liscio
* Verga di pistoni #45 (ASTM-1045) in acciaio cromato
* La canna del pistone in acciaio inossidabile è disponibile
* Dimensione del foro ((mm) 3240,50,63,80,100,125,160,200
* Disponibili kit per cilindri, kit di riparazione e accessori
Codice dell'ordine
SI - 63 x 50 - 25 一 S - LB - FK - MT
|
Borsa
Codice di serie
Sl:ISO6431 Tipo standard a doppia azione SID:ISO6431 Standard Doppio albero, doppia azione. SlJ:ISO6431 Doppio albero con regolabile |
Ictus
Codice magnetico
In bianco:senza magnete S: Con magnete
Aggiustate Storke.
2525 mm. 5050 mm 7575 mm |
Tipo fisso
Blank:Tipo di base LB:Tipolo fisso anteriore e posteriore FA:Tipo fisso di copertura anteriore (tipo flange anteriore) FB:Tipo fisso di copertura posteriore (tipo flange posteriore) CA:Tippo fisso di copertura posteriore (anello singolo) CB:Tippo fisso del copriletto posteriore (doppio orecchino) TC:Tipo di trunnion centrale SDB:Tipo fisso di copertura posteriore |
Tipo di montaggio della punta della verga
Blank:Tipo di base I: I adattamento Fabbricazione in Y: FH:Infisso del cuscinetto FK:Fitting galleggiante
Sensore
XYC-31R interruttore di magnetismo |
Specificità
| Percorso (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
| Modello di movimento | Doppia azione | ||||||||||
| Medio di lavoro | Aria | ||||||||||
| Tipo fisso | Tipo normale/ Tipo FA/ Tipo FB/ Tipo CA/ Tipo CB/ Tipo LB/ Tipo TC/ Tipo TC-M | ||||||||||
| Intervallo di pressione di lavoro | 0.1~0.9MPa | ||||||||||
| Resistenza garantita alla pressione | 1.35MPa | ||||||||||
| Intervallo di temperatura di funzionamento | 0~70°C | ||||||||||
| Intervallo di velocità operativa | 50~800 mm/s | ||||||||||
| Tipo di buffer | Buffer regolabile | ||||||||||
| Colpo tampone | 20 mm | 26 mm | 45 mm | 52 mm | 66 mm | ||||||
| Dimensione della porta | G1/8′′ | G1/4′′ | G3/8" | G1/2" | G3/4 | G1" | |||||
Ictus
| Percorso (mm) | Colpo standard | Max.Ictus | Colpo ammissibile |
| 32 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
| 40 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 | 1200 | 2000 |
| 50 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1200 | 2000 |
| 63 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 80 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 100 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 125 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 160 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 200 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 250 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 320 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
Parti della struttura interna
Parti e accessori
|
- No |
Indicazione |
- No, no, no. |
Indicazione |
| 1 | Noce di canna | 10 | Pistole |
| 2 | Fabbricazione a partire da prodotti della voce 8523 | 11 | Indossare l' anello |
| 3 |
Anello di sigillo della copertina anteriore |
12 |
Magnete (facoltativo) |
| 4 | O-ring | 13 | Anello O di pistone |
| 5 | Portamento | 14 | O-ring per la parete del tubo |
| 6 | Copertina anteriore | 15 | Ammorbidimento |
| 7 |
Anello O tampone |
16 |
Vettura a presa esessuale |
| 8 | Anello O della canna del pistone | 17 | Torna indietro. |
| 9 | Barrique |
Fabbricazione a partire da: Teoria Prodotto
| Diametro interno del cilindro | Diametro esterno della canna del pistone | Modello di movimento | Area di compressione (cm2) | Pressione dell'aria (Kgf/cm)2) | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||||
| 32 | 12 | Doppia azione | Premere il lato | 8.04 | 8.04 | 16.08 | 24.12 | 32.16 | 40.2 | 48.24 | 56.28 | 64.32 | 72.36 |
| Tirare a lato | 6.9 | 6.9 | 13.8 | 20.07 | 27.6 | 34.5 | 41.4 | 48.3 | 55.2 | 62.1 | |||
| 40 | 16 | Premere il lato | 12.56 | 12.56 | 25.12 | 37.68 | 50.24 | 62.8 | 75.36 | 87.92 | 100.24 | 113.04 | |
| Tirare a lato | 10.55 | 10.55 | 21.1 | 31.65 | 42.2 | 52.75 | 63.3 | 73.85 | 84.4 | 94.95 | |||
| 50 | 20 | Premere il lato | 19.63 | 19.63 | 39.26 | 58.89 | 78.52 | 98.15 | 117.78 | 137.41 | 157.04 | 176.67 | |
| Tirare a lato | 16.49 | 16.49 | 32.98 | 49.47 | 65.96 | 82.45 | 98.94 | 115.43 | 139.92 | 148.41 | |||
| 63 | 20 | Premere il lato | 31.17 | 31.17 | 62.34 | 93.51 | 124.68 | 155.85 | 187.02 | 218.19 | 249.36 | 280.53 | |
| Tirare a lato | 28.03 | 28.03 | 56.06 | 84.09 | 112.12 | 140.15 | 168.18 | 196.21 | 224.24 | 252.27 | |||
| 80 | 25 | Premere il lato | 50.26 | 50.26 | 100.52 | 150.78 | 201.04 | 251.3 | 301.56 | 351.82 | 402.08 | 452.34 | |
| Tirare a lato | 45.36 | 45.36 | 90.72 | 136.08 | 181.44 | 226.8 | 272.16 | 317.52 | 326.88 | 408.24 | |||
| 100 | 25 | Premere il lato | 78.53 | 78.53 | 157.06 | 235.59 | 314.12 | 392.65 | 471.18 | 428.82 | 628.24 | 706.77 | |
| Tirare a lato | 71.47 | 71.47 | 142.94 | 214.41 | 285.88 | 357.35 | 428.82 | 500.29 | 517.76 | 643.23 | |||
| 125 | 32 | Premere il lato | 122.72 | 122.72 | 245.44 | 368.16 | 490.88 | 613.6 | 736.32 | 859.04 | 981.76 | 1104.48 | |
| Tirare a lato | 114.68 | 114.68 | 229.36 | 344.04 | 458.72 | 573.4 | 688.08 | 802.76 | 917.44 | 1032.12 | |||
| 160 | 40 | Premere il lato | 201.06 | 201.06 | 402.12 | 603.18 | 804.24 | 1005.3 | 1206.36 | 1407.42 | 1608.48 | 1809.54 | |
| Tirare a lato | 188.49 | 188.49 | 376.98 | 565.47 | 753.96 | 942.45 | 1130.94 | 1319.43 | 1507.92 | 1696.41 | |||
| 200 | 40 | Premere il lato | 314.16 | 314.16 | 628.32 | 942.48 | 1256.64 | 1570.8 | 1884.96 | 2199.12 | 2513.28 | 2827.44 | |
| Tirare a lato | 301.57 | 301.57 | 603.14 | 904.71 | 1206.28 | 1507.8 | 1809.42 | 2100.99 | 2412.56 | 2714.13 | |||
| 250 | 50 | Premere il lato | 49060 | 9812 | 14718 | 19624 | 24530 | 29436 | 34342 | 39248 | |||
| Tirare a lato | 47100 | 9420 | 14130 | 18840 | 23550 | 28260 | 32970 | 37660 | |||||
| 320 | 63 | Premere il lato | 80384 | 16077 | 24115 | 32154 | 40192 | 48230 | 56269 | 64307 | |||
| Tirare a lato | 77268 | 15454 | 23180 | 30907 | 38634 | 46361 | 54088 | 61814 | |||||
Dimensione generale
Fogli di dimensioni
| Borsa | A | A1 | A2 | B | C | D | E | F | G | H | Io... | J | K. |
| 32 | 142 | 190 | 187 | 48 | 94 | 30 | 28 | 16 | 27.5 | 22 | 17 | 6 | M10×1.25 |
| 40 | 159 | 213 | 207 | 54 | 105 | 35 | 32 | 18 | 29 | 24 | 19 | 7 | M12×1.25 |
| 50 | 175 | 244 | 233 | 69 | 105 | 40 | 42 | 25 | 30 | 32 | 24 | 8 | M16×1.5 |
| 63 | 190 | 259 | 250 | 69 | 120 | 40 | 40 | 24 | 31.5 | 32 | 24 | 8 | M16×1.5 |
| 80 | 214 | 300 | 286 | 86 | 128 | 45 | 53 | 30 | 35.5 | 40 | 30 | 10 | M20×1.5 |
| 100 | 229 | 320 | 308 | 91 | 138 | 45 | 55 | 32 | 36 | 40 | 30 | 10 | M20×1.5 |
| 125 | 279 | 398 | 372.5 | 119 | 160 | 60 | 74 | 45 | 46 | 54 | 41 | 13.5 | M27 × 2 |
| 160 | 332 | 484 | 448 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36 × 2 |
| 200 | 337 | 514 | 472 | 157 | 180 | 75 | 100 | 57 | 50 | 72 | 55 | 18 | M36 × 2 |
| 250 | 389 | - | - | 189 | 200 | 90 | 122 | 67 | 54 | 84 | 65 | 21 | M42×2 |
| 320 | 436 | - | - | 216 | 220 | 110 | 126 | 90 | 65 | 96 | 75 | 24 | M48×2 |
| Borsa | L | N | O | P | Q. | R | S | T | V. | W | Z | ||
| 32 | M6 | 13.5 | G1/8" | 4 | 7.5 | 7 | 47 | 32.5 | 12 | 10 | 21 | ||
| 40 | M6 | 16 | G1/4" | 6 | 8.5 | 9 | 53 | 38 | 16 | 13 | 21 | ||
| 50 | M8 | 15.5 | G1/4" | 8.5 | 7.5 | 7.5 | 65 | 46.5 | 20 | 17 | 23 | ||
| 63 | M8 | 16.5 | G3/8" | 7.5 | 8.5 | 9 | 75 | 56.5 | 20 | 17 | 23 | ||
| 80 | M10 | 16.5 | G3/8" | 11 | 8.5 | 13.5 | 95 | 72 | 25 | 22 | 29 | ||
| 100 | M10 | 18.5 | G1/2" | 13.5 | 9.5 | 14.5 | 115 | 89 | 25 | 22 | 29 | ||
| 125 | M12 | 23 | G1/2" | 14 | 12 | 14 | 140 | 110 | 32 | 27 | 35 | ||
| 160 | M16 | 25 | G3/4" | 15 | 12 | 20 | 180 | 140 | 40 | 36 | 40 | ||
| 200 | M16 | 25 | G3/4" | 15 | 12 | 20 | 220 | 175 | 40 | 36 | 40 | ||
| 250 | M20 | 31 | G1" | 18.5 | 5 | 40 | 270 | 220 | 50 | 46 | - | ||
| 320 | M24 | 31 | G1" | 35 | 10 | 35 | 350 | 270 | 63 | 55 | - |
