DNC Mickey Bore Pneumatico cilindro d'aria a doppia azione con foratura 32 - 125 mm

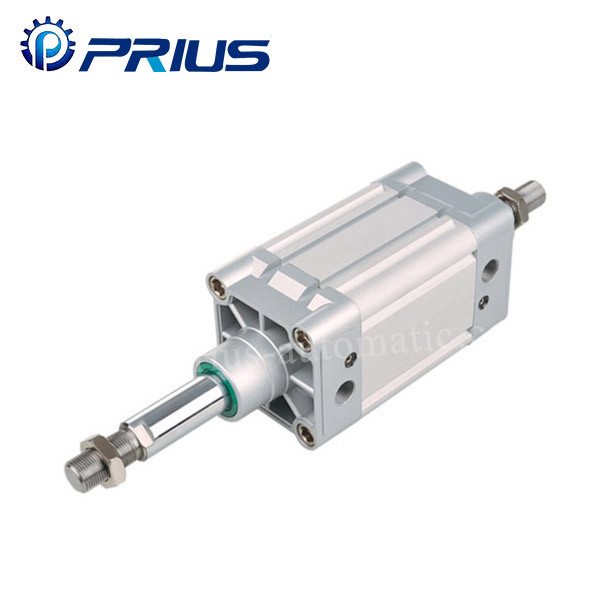

ISO15552 standard quadrato DNC a doppia azione cilindro pneumatico di aria dimensioni di foratura 32mm-125mm, ad esempio DNC40-50-PPV-A con magnete e cuscinetto d'aria regolabile Festo crossover
Rapido dettaglio:
* ISO 6431/ISO15552 VDMA 24562 cilindro pneumatico
* con slot sul cilindro per il montaggio dei sensori, numero di sensore CS1-M
* Con magnete e ammortizzatore ad aria regolabile
* Barrel quadrato standard, barrel mickey mouse economico disponibile
* Verga di pistone # 45 ((ASTM-1045) acciaio cromato, acciaio inossidabile ((SS304) Verga di pistone è disponibile
* con cuscinetto auto lubrificante, senza lubrificazione
* Dimensioni del foro 32mm,40mm,50mm,63mm,80mm,100mm,125mm
* Disponibili kit per cilindri, kit di riparazione e accessori
* lunga durata di servizio superiore a 5000 km
Codice dell'ordine
DNC - 63 x 50 -25 一 S - LB - FK - MT
|
Codice magnetico |
|
Tipo di montaggio della punta della verga
Blank:Tipo di base Fabbricazione di apparecchi Fitture FH:Infisso del cuscinetto FK:Fittings galleggianti
Sensore
Interruttore di magnetismo XYC-31R
|
|
|
Tipo fisso
Blank:Tipo di base LB:Tipolo fisso anteriore e posteriore FA:Tippo fisso di copertura anteriore (tipo di flange anteriore) FB:Tipo fisso di copertura posteriore (Tipo di flange posteriore) CA:Tipo fisso di copertura posteriore (Anello singolo) CB:Tipo fisso di copertura posteriore (doppio orecchino) SDB:Tipo fisso di copertura posteriore TC:Tipo di trunnion centrale |
|||
| Tipo di tubo |
In bianco:senza magnete
|
||
|
Blank:Tipo quadrato T:Tipo di canna M: Tipo di mouse Mickey |
|||
|
Aggiustate Storke. |
|||
|
2525 mm. 5050 mm 7575 mm |
|||
| Codice di serie | |||
|
DNC:ISO15552 Tipo standard a doppia azione DNCD:ISO15552 Standard Double-shaft, Doppio ruolo DNCJ:ISO15552 A doppio albero con Corso regolabile |
|||
Specificità
| Percorso (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Modello di movimento | Doppia azione | ||||||
| Medio di lavoro | Aria di ferro | ||||||
| Pressione di compressione | 1.5MPa | ||||||
| Pressione di funzionamento massima | 1.0MPa | ||||||
| Min. Pressione di funzionamento | 0.1MPa | ||||||
| Buffer | Buffer d'aria (standard) | ||||||
| Temperatura di condizione | (5) ~ 70°C | ||||||
| Velocità di funzionamento | 50~800 mm/s | ||||||
| Dimensione della porta | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
Ictus
| Borsa | Colpo standard | Colpo tampone | Distanza di Stoke |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10~2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
Struttura interna
Parti e accessori
| - No, no, no. | Indicazione | - No, no, no. | Indicazione |
| 1 | Noccioline di staffa di pistone | 10 | Magnete (facoltativo) |
| 2 | Fabbricazione a partire da prodotti della voce 8523 | 11 | Indossare l' anello |
| 3 | Anello di sigillo della copertina anteriore | 12 | Barrique |
| 4 | Portamento | 13 | Pistole |
| 5 | Copertina anteriore | 14 | Sigillo tampone |
| 6 | Anello O tampone | 15 | Aglio tampone |
| 7 | O-ring | 16 | Torna indietro. |
| 8 | Anello O a canna di pistone | 17 | Vettura a presa esessuale |
| 9 | Anello O del pistone | 18 | Profil Bolt |
Dimensione generale
Fogli di dimensioni
| Scavo / Simbolo | A | A1 | A2 | B | C | D | E | F | G | H | Io... | J | K. | L | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | |
| Scavo / Simbolo | M | N | O | P | Q. | R | S | T | U | V. | W | X | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
